Zinksmeltoven speciaal ontworpen voor de recycling van harde legering

De rol van zink bij het recyclen van harde legeringen is als een "chemische sleutel"

Waarom zink?

Zink is niet alleen een verwarmingsmedium, het is ook het chemische kernmiddel dat de efficiënte scheiding van waardevol wolfraamcarbide (WC) en kobalt (Co) mogelijk maakt van schroot gecementiseerd carbide.Het proces maakt gebruik van een fundamenteel metallurgisch principe: zink en kobalt kunnen intermetale verbindingen met een laag smeltpunt vormen.

Hoe het zinksmeltproces werkt

1. Penetratie en legering:Bij temperaturen tussen 900°C en 1000°C dringt gesmolten zink door het schrootcarbide langs de korrelgrenzen, in het bijzonder de interfaces tussen WC-deeltjes en de kobaltbindingsfase.Het zink reageert met kobalt om kobalt-zinc intermetalen verbindingen te vormen (zoals CoZn10 en CoZn7), die aanzienlijk lagere smeltpunten hebben dan de oorspronkelijke legering.

2. Structurele ontbinding:De vorming van deze kobalt-zincverbindingen resulteert in een aanzienlijke uitbreiding van het volume, in sommige gevallen meerdere malen groter dan de oorspronkelijke fase.Deze uitbreiding veroorzaakt enorme interne spanning in de legering, waardoor het eens dichte toilet skelet poreus, broos en gemakkelijk breekbaar wordt.

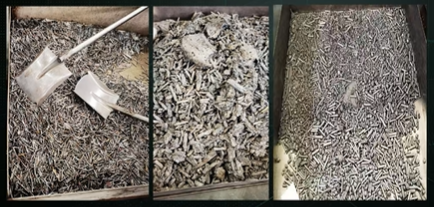

3. Scheiding en herstel:Zinc, met zijn hoge dampdruk bij verhoogde temperaturen, is een van de belangrijkste stoffen in het systeem.verdampt en wordt gecondenseerd voor terugwinningWat overblijft, is een los, friabel mengsel van wolfraamcarbide en kobaltpoeder, gereed voor herverwerking tot hoogwaardige gerecycleerde gecementiseerde carbideproducten.

Introduceer:Zhuzhou Ruideer's horizontale zinksmeltovenis ontworpen met het zinksmeltproces geforceerd carbide recycling, waarbij een dubbele kamer horizontale vacuümoven structuur.Het besturingssysteem combineert semi-automatische en handmatige bedieningsmodusDe hele eenheid is modulair ontworpen voor een gemakkelijke opwaardering.de afkoelingstijd is aanzienlijkverminderd.

Technische parameters:
