Ontwerpnorm

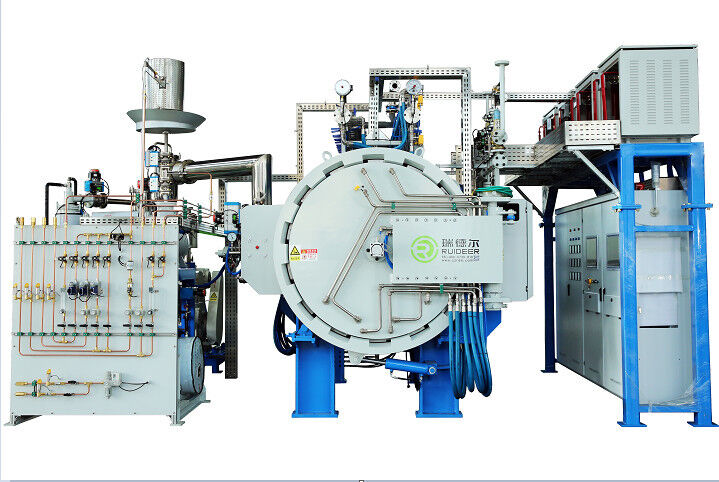

De gas druksinteroven is een enkelvoudige kamer, dubbele deur, horizontale, cyclische verwarmingsstructuur designed voor eenvoudig laden en lossen en onderhoud. Thet gehele proces wordt automatisch geregeld met veiligheidsslot. Volledige belasting continue werking wordt gerealiseerd met zijn maximale capaciteit van 300 ovencycli/jaar of 300 werkdagen/jaar.
Gebruikmakend van grafietelement weerstandsverwarming (laagspanning, hoge stroom) met meerdere verwarmingseenheden, elke eenheidstemperatuur wordt individueel geregeld; Thet gehele proces wordt geregeld door computerautomatisering, monitoring, tracking, foutzelfdiagnose simulatiescherm en opname.
Het proces wordt geregeld door PLC en industriële besturingsmachine (IPC) om de one-key start-up van het gehele proces te realiseren, real-time dynamische monitoring, temperatuur, druk, vacuüm en andere parameters opslaan en betrouwbare alarmvergrendeling.
Hoofdfunctiebeschrijving
Automatische positieve en negatieve druk lekdetectie voor het starten van de oven
Lekdetectie is verdeeld in 3 fasen: ovenlichaam positieve druk lekdetectie, ontwasemingssysteem positieve druk lekdetectie en ovenlichaam negatieve druk lekdetectie.
1.De ovenlichaam positieve druk lekdetectie, laagdruk argon gas wordt in het ovenlichaam gevuld via de stroomafnemer, de oventemperatuur wordt gedetecteerd door de relatieve druksensor in de oven, en de gebruiker kan de bovendruk- en onderdruklimiet instellen (in mbar).
2.Het ovenlichaam gaat door negatieve druk lekdetectie door het vacuüm trekken van het ovenlichaam via de pompset. De gebruiker kan de boven- en onderlimiet voor de vacuümwaarde instellen (eenheid: Pa).
3.Positieve druk lekdetectie van ontwasemingssysteem, laagdruk stikstof wordt in de ontwasemingstank geladen via de verdeelbuis, de druk in de tank wordt gedetecteerd door de relatieve druksensor van het ontwasemingssysteem, en de gebruiker kan de boven- en onderdruklimieten instellen (in mbar).
Technische parameter
| Geldige werk ruimte(B*H*L) |
500mm×500mm×1200mm |
| Max. Ontwerpdruk |
60bar |
| Max. Werkdruk |
58bar |
| Drukverhogingstijd |
Minder dan 20 min. (tot 58 bar, luchtdruk is tussen 80bar-100bar) |
| Koelsnelheid |
≤6u (lege oven, van 1450℃ afkoelen tot 100℃, watertemperatuur ≤26℃, 55 bar ≤Ar druk ≤58 bar) |
| Verwarmingsvermogen |
430KVA |
|
Ontworpen levensduur
van de ovenmantel |
20 jaar |
| Max. Werktemperatuur |
1550℃ (onder vacuüm en gasdrukconditie) |
